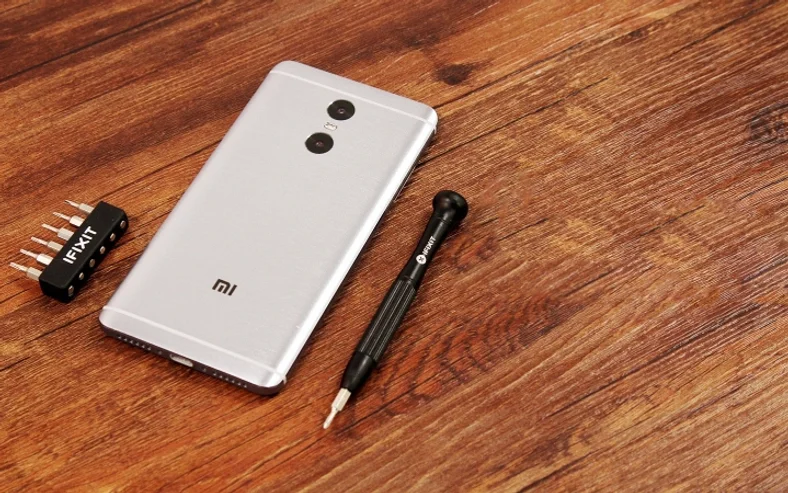

Итак, представляем подробное описание разборки и внутренностей Xiaomi Redmo Pro!

 Извлекаем сим лоток при помощи скрепки. Сим лоток располагает в себе 2 сим (нано+микро, либо нано+micro SD)

 Задняя крышка Xiaomi Redmi Pro выполнена из металла, поэтому при снятии ее возникают некоторые трудности

 Далее извлекаем аккумулятор на 4050 mAh, который приклеен к рамке

 Нижняя плата подключена к материнской плате шлейфом внушительных размеров

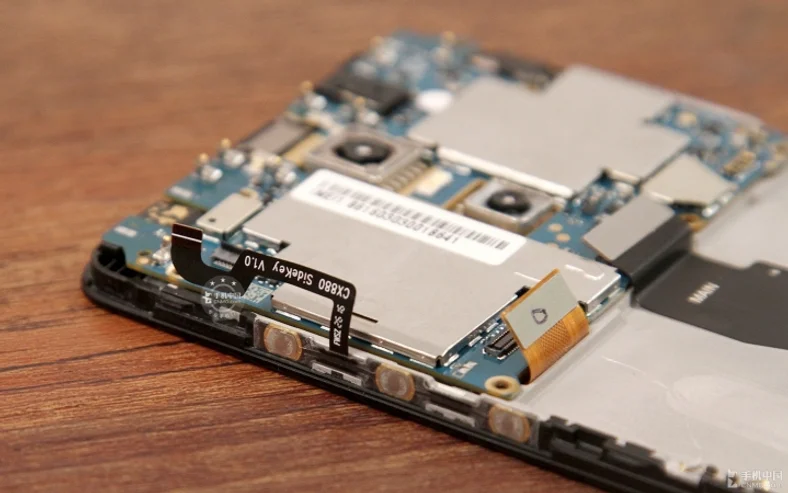

 Выкручиваем винты, которыми крепится материнская плата

 Выкручиваем винты из пластиковой заглушки (в ней расположен динамик), расположенной снизу. Под ней приклеен к корпусу вибромотор

 Открепляем все шлейфа, которые подключены к материнской плате

 Извлекаем нижнюю плату, на ней расположился коннектор USB Type-C

 Вид со стороны кнопок громкости и кнопки питания

 Обе камеры закрыты материнской платой, чуть позже доеремся и до них

 Извлекаем материнскую плату. Мы видим, что тут использована зеленая PCB, вроде как она экономичнее черных

 После извлечения основной платы мы видим приклеенный вибромотор к корпусу

 Инженеры Xiaomi Redmi Pro не поскупились сделать качественное внутреннее пространство для плотного монтажа компонентов

 Коннектор кнопки HOME, в которой расположен дактилоскопический датчик

 Следующий шаг — извлекаем фронтальную камеру на 5Мп

 Модуль основной камеры: обе камеры жестко скреплены между собой

 Все камеры крупным планом

 Теперь мы можем открыть металлические заглушки на материнской плате и детально рассмотреть комплектующие

 Хорошей новостью оказался тот факт, что эти крышки не припаяны намертво

Микросхема MTK MT6351V, которая используется так же в Meizu PRO 6 и charm Blue Note

Высокочастотный усилитель RF5228, с интегрированной функцией переключения режимов антенны GSM / EDGE

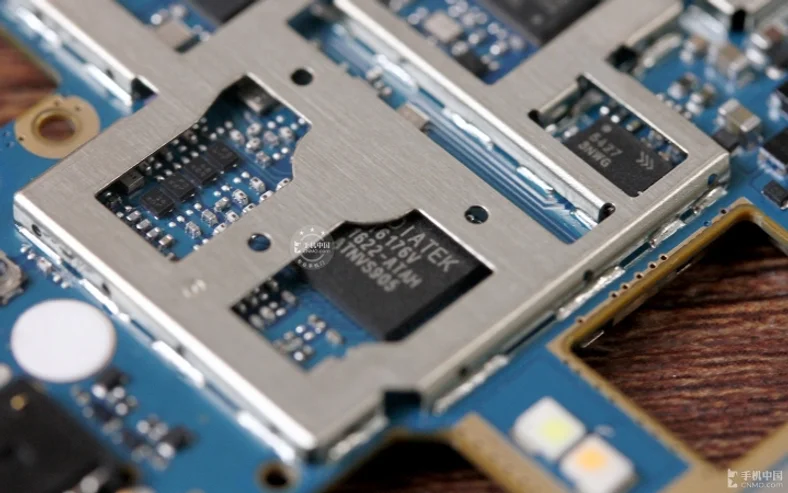

RF IC & MTK MT6176V

Сердце смартфона: 10-ти ядерный процессор Helio X25, работающий на частотах до 2.5GHz

 Разборка окончена, сложно? Не очень!

Удачной вам обратной сборки ) Ну, а если будет трудно — вы всегда моете вызвать нашего мастера.
